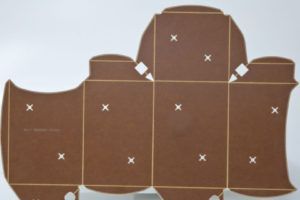

Die Grundlage für eine Stanzform ist in den meisten Fällen eine vom Kunden übermittelte Datei. Wir verarbeiten die Daten eps, dxf, pdf und cf2. Es besteht natürlich auch die Möglichkeit die Verpackung für eine Ware zu entwerfen, konstruieren, Plottermuster zu erstellen und dann die Stanzform dazu zu erstellen.

Beigestellte Daten werden am CAD überarbeitet, die Linien und Linienstärke definiert, Brücken gesetzt, Doppelschnitte entfernt und  je nach Stanzautomat des Kunden angepasst. Selbstverständlich werden auch Kundenwünsche bezüglich Beschriftung der Stanzformen berücksichtigt.

Mit unserem Schneideplotter haben wir die Möglichkeit Muster zu fertigen oder beigestellte Daten auf ihre Funktionsfähigkeit zu überprüfen.

Die fertig erstellten Stanzformen werden an die Laser-Schneideanlage, sowie die Biegeautomaten weitergegeben.

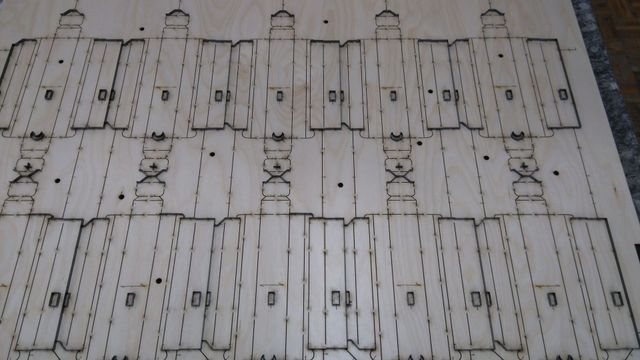

Das Laserschneiden erfordert eine äußerst genaue Einstellung des Laserstrahls (Tausendstel-Millimeter) für das Einsetzen der Stahllinien. Der Laserstrahl muss dann die vergebene Schnittbreite exakt ausschneiden, damit die Stahllinie perfekt im Holz sitzt.

In diesem Arbeitsschritt müssen die Stahllinien exakt in die ausgeschnittene Kontur im Holz eingesetzt werden. Die Linienbearbeitung mittels Biegemaschine ermöglicht das automatische Ablängen, Ausklingen der Brücken und Biegen der Linien. Obwohl die Biegemaschinen sehr exakt arbeiten, stoßen sie hier bei feinen Konturen und kleinen Radien oft an die Grenze des Machbaren. Dann sind die handwerkliche Kunst und das Geschick der Mitarbeiter gefordert.

Als letzter Arbeitsschritt für die Stanzform bleibt das Gummieren. Die Gummierung ist notwendig um das gestanzte Material zurückfedern zu lassen und die Kartonabfälle zu entfernen. Um einen reibungslosen Ablauf beim Stanzen zu garantieren, werden je nach Material Gummis in verschiedenen Härtegraden verwendet. Für das konturgenaue Gummieren werden unsere selbstklebenden Gummis mit unserer Wasserstrahlanlage geschnitten.

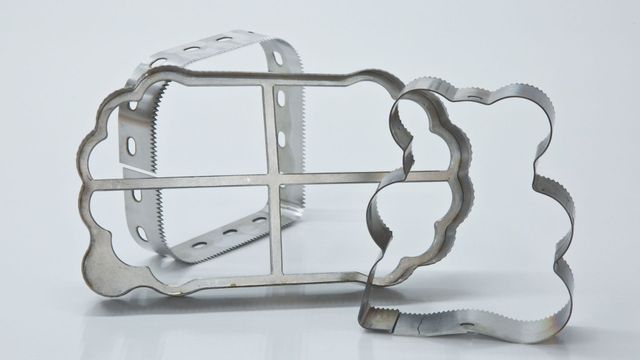

In unserem Betrieb werden auch Spezialwerkzeuge gefertigt, beispielsweise für die Automobilindustrie oder für die Lebensmittelabfüllanlagen. Gefertigt werden Werkzeuge bis zu einer Stahlhöhe von 50 Millimeter und Werkzeuge mit speziellem Zackenstahl.

Für Stanzautomaten in der Verpackungs- und Kartonagen-Industrie werden häufig Ausbrechstationen benötigt. Diese dienen dazu, den Abfall aus den gestanzten Teilen optimal zu entfernen. Ausgehend von der Stanzform, leiten sich das Mittlere und Obere Ausbrechwerkzeug ab. Das Stanzen mit Höchstleistung am Stanzautomaten hängt von vielen kleinen, aber wichtigen Faktoren ab.

Bleibt der Abfall im Stanzgut hängen, ist keine Höchstleistung der Stanzmaschine mehr möglich. Daher arbeiten wir vorwiegend mit dynamischem Ausbrechen und Kronenstiften, aber auch mit Ausbrechstahl und Krallen.

Die Ausbrechstifte werden mit unserem Easy-Setter automatisch in das Holz gesetzt.

Zusätzlich können wir Ihnen folgende Produkte für die optimale Qualität Ihrer Verpackungen anbieten:

Niederhalteplatten

Rillmatrizen

Stanzrillplatten
